Rolltor Garagentor 77 mm Lamelle

Artikelnummer: RT77

Kategorie: Rolltor RT77 Lamelle 77mm

Kasten aus ALU 45°   Führungsschiene aus ALU

Größe 250 mm            Größe 95 mm
Kasten Größe 300 mm ab Höhen Maß von 2150 mm bis 3100 mm
Kasten Größe 350 mm ab Höhen Maß von 3100 mm bis 4970 mm
Alle Verfügbaren DEKOR Farben aus unserer Farbpalette Preisgleich

Rolltor Panzer Lamelle aus ALU

Lamelle aus FCKW freien Polyurethan ausgeschäumt & Arretiert

Größe 77 mm             Nenndicke 18,5

Endleiste aus ALU mit Gummidichtung

Größe 77 mm             Nenndicke 18 mm

Alle Verfügbaren DEKOR Farben aus unserer Farbpalette Preisgleich
Antrieb Motor ( Rohrmotor ) mit 1,5 m Kabel inkl. im Preis enthalten

BEI EINER AUFTRAGSVERGABE GEWÄHREN WIR 7,5% RABATT AUF ROLLTORE RT77 AB MAßE 2800 x 2800 mm
Der Rabatt wird erst im dem Auftrag den Sie zugesendet bekommen Vermerkt


Kostenlose LKW Sperrgut-Lieferung

Beschreibung anzeigen
ab
768,50 € pro 1 Stück

inkl. 16% USt., zzgl. Versand (LKW Sperrgutzuschlag zum Standardversand)

Fertigungsmaß bitte angeben: Maße inkl. Kasten und Führungsschienen
Motor Seite von innen gesehen (Rechts o. Links)
Kabelausgang (A) (B) (C) Ausgang
Aufpreis NHK Antrieb (Notausgang) SET inkl. Kurbel +105,95 EURO inkl. MwSt. Die Summe wird esrt im Auftrag berechnet. Bis 69 Kg. Bitte Vermerken JA / Nein
NHK Ausgang am Kasten Vermerken: Sonderausgang | A | C | F | D |
Aufpreis FUNK STEUERUNG mit 2x Mini 1K Sender + 83,00 EURO inkl. MwSt. Die Summe wird esrt im Auftrag berechnet. Bitte Vermerken JA / Nein
Aufpreis Somfy Rolltorsteuerung mit 2x Keytis Sender + 125,00 Euro inkl. MwSt. Die Summe wird esrt im Auftrag berechnet. Bitte Vermerken JA / Nein
A:Montage von außen auf das Mauerwerk. B:Montage in der Leibung Kasten nach außen. C:Montage in der Leibung Kasten nach innen. D:Montage von innen auf das Mauerwerk.
Sonstige vermerkung

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

sofort verfügbar
Beschreibung
Wir bietet Ihnen drei Kastengrößen für Rolltore sowie zwei für Rollabdeckungen je nach Größe der Toröffnung an. Der Einsatz der Torkästen bietet einen Freiraum unter der Decke und vergrößert damit die Nutzfläche der Garage. Die Standardausstattung eines Rolltores besteht aus: einem Kasten (250 mm, 300 mm oder 350  mm), einem Aluminium-Profil PA-77 mm –  in Farben, die dem Wunsch unserer Kunden angepasst werden können und zu den Farben des Gebäudes passen. Die Tore sind auch mit Schutzeinrichtungen in Form von Hochschiebesicherungen, die das Hochheben des Panzers durch Unbefugte verhindern, sowie einer Abrollsicherung beim Profil PA-77, die gegen unkontrolliertes Herunterfallen des Vorhangs bei einer Störung des Antriebs schützt, versehen. Das Rolltor kann mit einem Sichtfenster- oder Lüftungsprofil ausgestattet werden, das für den Lichteinfall bzw. die Luftzirkulation sorgt. WIr bietet auch Antriebe und Steuerungen für Tore an.

Da es sich hier um eine Maßanfertigung handelt, benötigen wir vor der Produktion Ihr genaues Fertigungsmaß.
Wählen sie bitte bei der Auswahl der Breite und Höhe immer den nächst hoheren Wert.
Beispiel;  B:2510X H:2150mm ,gleich = B:2600x H:2200mm.


Set. 2. - Somfy Axroll Funk Rolltorsteuerung inkl. 2x Handsender Keytis 2NT
              + 130,99 EURO inkl. mwSt.

Robuster Aluminium Kasten

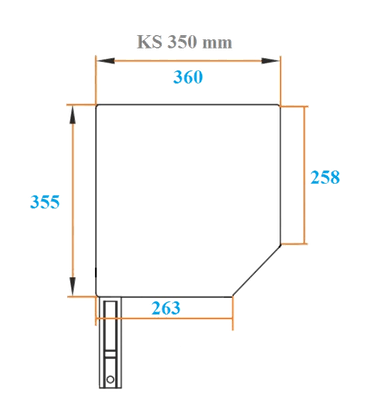

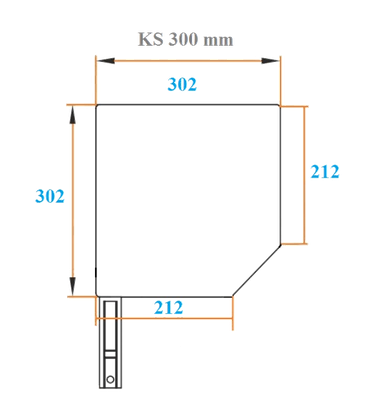

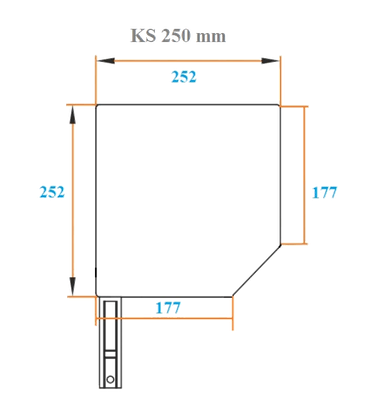

Aluminium Kasten 250 mm 300 mm und 350 mm mit einer 45° Schräge der nach Ihren Bedürfnis in mehreren Dekorfarben lieferbar ist.

Hinweis!

Kasten 350 mm beim Rolltor 77 wird ohne Kasten Rückwand gefertigt und ist 1 cm je Seite breiter als das eigentliche Rolltor77

Optional kann Rolltor77 auch in einem

250 mm 300 mm 350 mm Kasten produziert werden

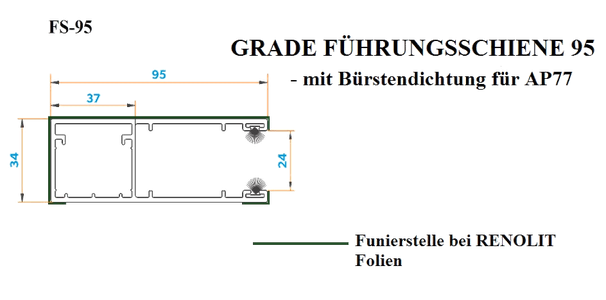

Aluminium Führungsschienen

Widerstandsfähige grade Führungsschienen mit einer Bürstendichtung die beim Rolltor 77 für Profil Behang AP77 verwendet werden.

Alu Führungsschienen für Rolltore Garagentore mit 77 mm Lamellen

Alu Lamelle 77 mm Technische Information

Profilhöhe -------------------------------- 77 mm

Anzahl der Lamellen 1m Höhe ------- 13 Stück

Max. Rollladen breite ------------------- 4500 mm

Max. Rollladen Fläche ------------------ 15,0 m²

Gewicht 1 m² ---------------------------- 4,8 kg



Das Profil Panzer Aluminium mit einer Lamellen Deckbreite von 77 mm ist in einer breiten Farbpalette erhältlich.
Rolltor Rolltore Aluminium Panzer Lamelle 77mm arretiert Ausgeschäumt

Lamelle AP77 mit Lüftungsschlitzen und Sichtfenster

Unsere Garagentore, Rolltor AP 77 können je nach Bedürfnis auch mit

Lüftungsschlitzen und Sichtfenster in den AP77 Lamellen angeliefert werden.

Die sich in privater sowie gewerblicher Nutzung eignen.



Bei Profilen AP77 mit Lüftungsprofil & AP77 mit Sichtfensterprofil empfehlen wir die Montage Art ( C ) & ( D ) von Rolltoren

Lamelle 77 mm Lüftungsschlitzen                         Alu Profil mit Sichtfenster

Endleiste Alu mit Gummidichtung

Eine Solide Endleiste 77 mm mit Gummidichtung in schwarz, die bei Rolltor Panzer 77 mm verwendet werden.
Alu Garagentore Endleiste aus Alu in allen Farben Lieferbar

Rolltor 77 Farben



HINWEIS! Farbabweichungen drucktechnisch bedingt


Alu Panzer77 Dekorfarben
Mögliche Dekorfarben beim Alu RT77 Panzer
101 – silber, 102 – weiß, 103 – grau, 105 – beige, 108 – dunkelbraun, 109 – hellbraun, 123 – anthrazit, 130 – nussbaum, 148 – goldeiche

Alu Endleiste Panzer77 Dekorfarben
Möglich Farben bei der Endleisten-Schiene die am Rolltor Panzer 77 mm vorhanden ist
01 – silber, 02 – weiß, 03 – grau, 05 – beige, 08 – dunkelbraun, 09 – hellbraun, 23 – anthrazit

Kasten 250 - 300 - 350 Dekorfarben

Mögliche Farbdekore beim Alu Kasten
01 – silber, 02 – weiß, 03 – grau, 05 – beige, 08 – dunkelbraun, 09 – hellbraun, 23 – anthrazit 30 – nussbaum (Blendkappe RAL 8028), 48 – goldeiche (Blendkappe RAL 8003)


Führungsschienen Dekorfarben

Mögliche Farbdekore bei der Führungsschiene
01 – silber, 02 – weiß, 03 – grau, 05 – beige, 08 – dunkelbraun, 09 – hellbraun, 23 – anthrazit

Hinweis!
Wir weisen freundlich drauf hin, das auf Elemente die auf Ihr Wunsch Maß Produziert werden, keine Rücknahmen auf die Artikel gewährt werden können. Keine Rücknahme bei Maßanfertigungen!



Rolltor Montagearten










Rolltor, wie messe ich es aus ?

Wenn Sie das Garagenrolltor von INNEN oder AUßEN vom Mauerwerk montieren möchten, müssen Sie folgende Maße messen.



Lochmaß ( Lichtes-Maß 4 & 5 ) in der Breite und Höhe ausmessen ( Stramme Maße ).

Zu den Breiten Maß rechnen Sie dazu 2 x 95 mm für die Führungen.

Zu den Höhen Maß rechnen Sie die Kasten Höhe je nach Bedarf Kasten 250 mm 300 mm oder 350 mm dazu.

Montage Art ( A ) und ( D )






Wenn Sie das Garagenrolltor in die

Leibung/Öffnung montieren möchten, müssen Sie folgende Maße messen.



Lochmaß ( Lichtes-Maß 5 ) in der Breite an

3 Stellen ausmessen . Das kleinste Maß verwenden Sie für das Produktions Maß.

Lochmaß ( Lichtes-Maß 4 ) in der Höhe an

3 Stellen ausmessen . Das kleinste Maß verwenden Sie für das Produktion Maß.

Montage Art ( B ) und ( C )

Garagentor Skizze

1 und 3 : Maße der Leibung. Geeignet für Führungsschienen bei ( Montage Art D )

2 : Sturz Höhe geeignet für den Kasten Bereich bei ( Montage Art D )

4 : Lichtes Höhen Maß geeignet bei ( Montage Art B & C )

5 : Lichtes Breiten Maß geeignet bei ( Montage Art B & C )



HINWEIS ! Bitte beachten Sie bei der Montage Art ( D ) ob Sie genügen Platz für die Führung und den Kasten haben ( 1 2 3 ).
                   Bitte beachten Sie bei der Montage Art ( B) und (C) das sich das Durchfahrts-Maß verringert.



HINWEIS ! Rolltor77 Maße die nicht überschritten werden dürfen.



               Max. Breite 4500mm

               Max. Höhe 5000mm

               Max. 15 m²


Wicklungstabelle RT77 Panzer

Kabelausgang Varianten Kasten 250 mm 300 mm 350 mm



Ausgang von der Nothandkurbel (NHK) bei Verwendung von Motoren mit NHK

Kasten mit NHK 250 mm

Optional Garagentor mit Elektroantrieb NHK ( Bitte den Ausgang für die Notthandkurbel bei der Bestellung angeben)

Da die Farbenstruktur des Profils Mahagoni, Goldeiche, Winchester, Nussbaum und Sumpfeiche sich
gering ändern kann, werden solche Reklamationen von der Firma Lapot nicht berücksichtigt.
Haben Sie Fragen zu unseren Lieferkosten, kontaktieren Sie uns wir Klären Sie auf !

Lieferzeit beträgt ca. 10 -15 Arbeitstage nach Schriftlichen Bestätigung und Zahlungseingang !

Die Berechnung für die Liefer/Versandkosten variieren nach der Länge der Rolltore.
Hinweis!!!
Kostenlose Sperrgut-Lieferung ab Werk.
Technische Änderungen vorbehalten

Im Standard Lieferumfang enthalten ist, ein Rollor RT77 als Komplett Montagefertige Anlage.
Kasten Größen:250 mm 300 mm 350 mm 45° Schräge aus Aluminium ( je nach Breite und Höhe des Rolltores )
Führungsschienen Aluminium RF 95 mm
Lamelle RT77 Aluminium mit einer Deckbreite von 77 mm arretiert und ausgeschäumt
Aluminium Endleiste mit Gummidichtung
Stahlwelle 60 mm und 70 mm ( je nach Breite und Höhe )
Hochschiebesicherung
Abrollsicherung mit Kabel
Elektroantrieb (Rohrmotor) mit Kabel ca. 2 m
Umfangreiche Montageanleitung in PDF Datei
