Die Standardausstattung eines Rolltores besteht aus: einem Kasten 205 mm, einem Aluminium-Profil PA-52 mm – in Farben, die dem Wunsch unserer Kunden angepasst werden können und zu den Farben des Gebäudes passen. Die Tore sind auch mit einer Schutzeinrichtungen in Form von einer Hochschiebesicherungen, die das Hochheben des Panzers durch Unbefugte verhindern, sowie auf Wunsch einer Abrollsicherung , die gegen unkontrolliertes Herunterfallen des Vorhangs bei einer Störung des Antriebs schützt, versehen.
Robuster Aluminium Kasten
Aluminium Kasten 205mm mit einer 45° Schräge der nach Ihren Bedürfnis in mehreren Dekorfarben lieferbar ist.
Optional kann Rolltor 52 auch in einem 250 mm Kasten und 75 mm Führungsschienen geliefert werden.

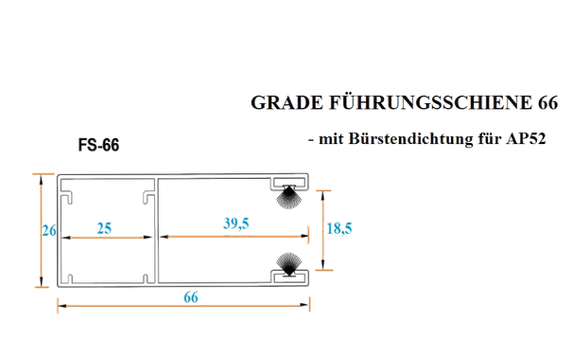

Widerstandsfähige grade Führungsschienen mit einer Bürstendichtung die beim Rolltor 52 für Profil Behang AP52 verwendet werden.
Optional können unsere Führungsschienen auch mit RENOLIT Folien beschichtet werden.

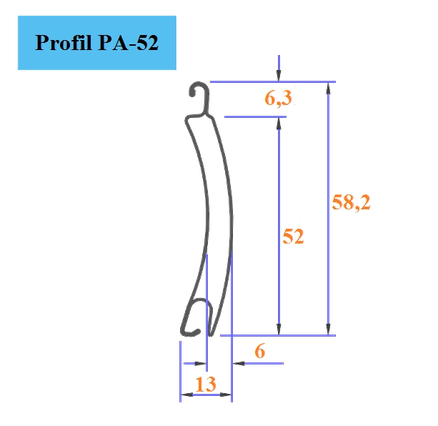

Alu Lamelle 52mm Technische Information
Profilhöhe -------------------------------- 52 mm
Anzahl der Lamellen 1m Höhe ------- 19 Stück
Max. Rollladen breite -------------------3700 mm
Max. Rollladen Fläche ------------------ 8,0 m²
Gewicht 1 m² ---------------------------- 3,0 kg

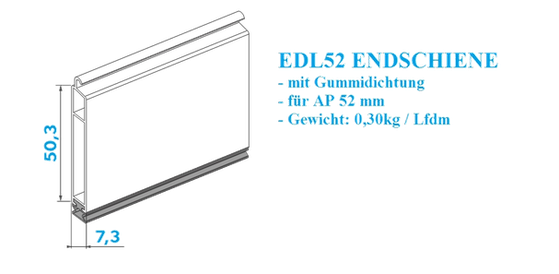

Eine Solide Endleiste 50,3 mm mit Gummidichtung in schwarz, die bei Rolltor Panzer 52 mm verwendet werden.
Optional können unsere Endleisten auch mit RENOLIT Folien beschichtet werden.
Endleiste Aluminium mit Gummidichtung für Rolltor Panzer 52 mm
Panzer Aluminium 52 mm Dekorfarben
Weiß - Grau - Siber - HellgrauNussbaum - Goldeiche - Braun -
Dunkelbraun - Anthrazit - Beige - Stahlolive - Elfenbein
HINWEIS! Farbabweichungen drucktechnisch bedingt
Farben im Standard
Kasten - Führungen- Rolltor Panzer - Endleiste
Mögliche Dekorfarben beim Alu RT52 Panzer
Farben: 101 silber, 102 weiß, 103 grau, 108 dunkelbraun, 109 hellbraun, 123 anthrazit
Andere Farben auf anfrage möglich.
Hinweis! wir weisen freundlich drauf hin, das auf Elemente die auf Wunsch Maß Produziert werden keine Rücknahmen auf die Artikel gewährt werden können. keine Rücknahme bei Maßanfertigung!
Rolltor Montagearten
Rolltor, wie messe ich es aus ?
Wenn Sie das Garagenrolltor von INNEN oder AUßEN vom Mauerwerk montieren möchten, müssen Sie folgende Maße messen.
Lochmaß ( Lichtes-Maß 4 & 5 ) in der Breite und Höhe ausmessen ( Stramme Maße ).
Zu den Breiten Maß rechnen Sie dazu 2 x 66 mm für die Führungen.
Zu den Höhen Maß rechnen Sie die Kasten Höhe je nach Bedarf Kasten 205 mm dazu.
Montage Art ( A ) und ( D )
Wenn Sie das Garagenrolltor in die
Leibung/Öffnung montieren möchten, müssen Sie folgende Maße messen.
Lochmaß ( Lichtes-Maß 5 ) in der Breite an
3 Stellen ausmessen . Das kleinste Maß verwenden Sie für das Produktions Maß.
Lochmaß ( Lichtes-Maß 4 ) in der Höhe an
3 Stellen ausmessen . Das kleinste Maß verwenden Sie für das Produktion Maß.
Montage Art ( B ) und ( C )
1 und 3 : Maße der Leibung. Geeignet für Führungsschienen bei ( Montage Art D )
2 : Sturz Höhe geeignet für den Kasten Bereich bei ( Montage Art D )
4 : Lichtes Höhen Maß geeignet bei ( Montage Art B & C )
5 : Lichtes Breiten Maß geeignet bei ( Montage Art B & C )
HINWEIS ! Bitte beachten Sie bei der Montage Art ( D ) ob Sie genügen Platz für die Führung und den Kasten haben ( 1 2 3 ).
Bitte beachten Sie bei der Montage Art ( B) und (C) das sich das Durchfahrts-Maß verriengert
HINWEIS ! Rolltor52 Maße die nicht überschritten werden dürfen.
Max. Breite 3000 mm
Max. Höhe 2700mm
Max. Höhe mit HSS 2600 mm
Max. 8 m²
Kabelausgangs Varianten Kasten 205 mm
Ausgang von der Nothandkurbel (NHK) bei Verwendung von Motoren mit NHK
Optional Garagentor mit Elektroantrieb NHK ( Bitte den Ausgang für die Notthandkurbel bei der Bestellung angeben.
HINWEIS ! Um ein NHK Antrieb zu verwenden benötigen Sie zum Garagentor den
Antrieb Elektro IAN ST NHK oder RT M NHK 60Nm
sowie eine NHK Öse und eine Kurbel 1500 mm oder 1800 mm je nach Höhe des Tores.
Im Standard Lieferumfang enthalten ist, ein Rollor RT52 als Komplett Montagefertige Anlage.
Kasten Größen:205 mm 45° Schräge aus Aluminium ( je nach Breite und Höhe des Rolltores )
Führungsschienen Aluminium RF 66 mm
Lamelle RT52 Aluminium mit einer Deckbreite von 52 mm arretiert und ausgeschäumt
Aluminium Endleiste mit Gummidichtung
Stahlwelle 60 mm und 70 mm ( je nach Breite und Höhe )
Elektroantrieb (Rohrmotor) mit Kabel ca. 1,5 m
Umfangreiche Montageanleitung in PDF Datei
WICHTIG! Bitte genau vor der Bestellung lesen!

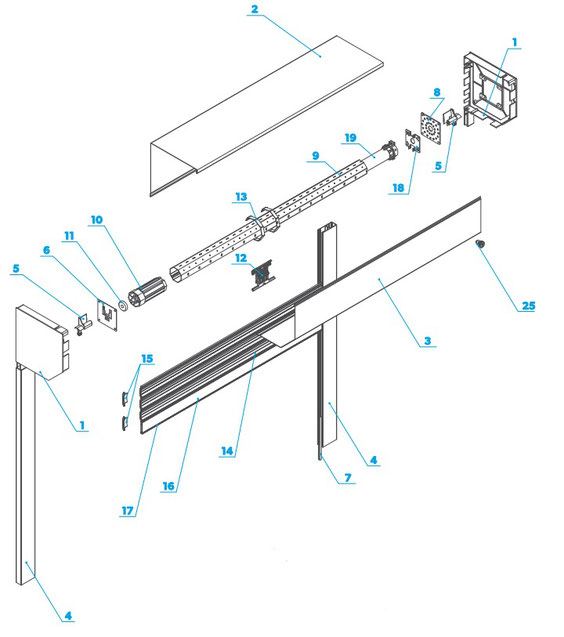

Rolltor 52 mm
1. Blendkappe Links/Rechts
2. Kasten
3. Revision Blende
4. Führungsschienen
5. Einlauftrichter für den Panzer
6. Lagerhalter
7. Bürstendichtung
8. Motorlager
9. Stahlwelle Ø 60 mm
10. Walzenkapsel 60 mm PVC
11. Kugellager
12. Hochschiebesicherung
( nicht im Lieferumfang enthalten )
13. Hochschiebesicherung -Ring
( nicht im Lieferumfang enthalten )
14. Panzer Profil Lamelle 52 mm Alu
15. Arretierung für Panzer 52 mm
16.Endleiste Alu
17. Gummidichtung
18. Motorlager
19. Motorantrieb mit Kabel
Hinweis
Eine Totmannschaltung wird vom Gesetzgeber für den Gewerblichen Gebraucht vorgeschrieben. Eine zusätzliche Sicherheitseinrichtung wie Lichtschranke oder Kontaktleiste muss hier eingesetzt werden. Das Rolltor darf nur Andernfalls nur auf Sicht gefahren werden. Im Falle eines Unfalls oder ähnlichen Sach- oder Personenschäden haftet WOLFS-ROLLLADEN nicht. Unsere Empfehlung, für den Einsatz wäre das SOKFY FUNK SETS mit KONTAKTLEISTE.
Die Bewertung aufgrund der Widerstandsklassen oder ähnlichem wird nicht durch WOLFS-ROLLLADEN durchgeführt. Die Prüfung muss Bauseits vom Kunden erfolgen. Bitte Beachten Sie das in Küstennähe hoher Satzgehalt ist, und eine Korrosion über die Zeit nicht zu vermeiden ist.
Da die Farbenstruktur des Profils Mahagoni, Goldeiche, Winchester, Nussbaum und Sumpfeiche sich
gering ändern kann, werden solche Reklamationen nicht berücksichtigt.
Haben Sie Fragen zu unseren Lieferkosten, kontaktieren Sie uns wir Klären Sie auf !
ACHTUNG!
Der Kasten 350 ist nur dreiseitig geschlossen, und wird ohne der Rückblende ausgeliefert. Beim Kasten 350 ist der Kasten um 2 cm breiter als die Gesamtbreite des Rolltores. Die Rückblende kann zusätzlich erworben werden.
Lieferzeit beträgt ca. 10 -15 Arbeitstage nach Schriftlichen Bestätigung und Zahlungseingang !
Die Berechnung für die Liefer/Versandkosten variieren nach der Länge der Rolltore.
Keine Rückgabe bei/auf Maßanfertigungen! Aus dem Grund das einige Elemente/Artikel aus mehreren Elementen zu einem Artikel zusammengestellt/Produziert werden, werden bei Farbabweichung zu einer Farbe aus unseren Standard Farbpalette ( keine RAL Nr. ) die Reklamationen von der Firma FENTEK-Wolfs-Rollladen nicht berücksichtigt und Anerkannt.
Haben Sie Fragen zu den Rückgaben oder Reklamationen, dann kontaktieren Sie uns bitte unter info@rollladenrolltor.de | Beachten Sie bitte das die Reklamationsfristen je nach Artikel oder Element was auf Maß Produziert worden ist zwischen 3 und 6 Wochen betragen kann.
Technische Änderungen vorbehalten
