Garagenrolltor ALU RT 52 Komplett Anlage inkl. Motorantrieb

Artikelnummer: RAB-RT52-ANTH

Kategorie: Rolltore zum Halben Preis

Rolltor Garagenrolltore Aluminium Rolltore mit 52 mm ALU Lamellen Fertig Maß B.2256 * H:2369 MM



Im Standard Lieferung ist eine

- Rolltor RT52 Komplett Anlage
- ALU Kasten 205mm, Farbe nach wall aus unseren Farbpalette
- ALU Führungsschienen 66mm, Farbe nach wall aus unseren Farbpalette
- ALU Rolltorpanzer AP52mm, Farbe nach wall aus unseren Farbpalette
- ALU Endleiste mit Gummidichtung, Farbe nach wall aus unseren Farbpalette
- Motorantrieb angepasst auf die Kg. des Rolltorpanzers. Seite links von innen gesehen. Optional kann ein FUNK SET dazu bestel. werden.
Hinweis
Die Rolltoranlage ist Neu, Sie erwerben hier einen Vermessene Rolltoranlage die auf Maß Produziert worden ist.

Beschreibung anzeigen
757,22 €
757,22 € pro 1 Stück

inkl. 19% USt., zzgl. Versand (LKW Sperrgutzuschlag XXL)

knapper Lagerbestand (7 - 15 Werktage)
Die Standardausstattung eines Rolltores besteht aus: einem Kasten 205 mm, einem Aluminium-Profil PA-52 mm –  in Farben, die dem Wunsch unserer Kunden angepasst werden können und zu den Farben des Gebäudes passen. Die Tore sind auch mit einer Schutzeinrichtungen in Form von einer Hochschiebesicherungen, die das Hochheben des Panzers durch Unbefugte verhindern, sowie auf Wunsch einer Abrollsicherung , die gegen unkontrolliertes Herunterfallen des Vorhangs bei einer Störung des Antriebs schützt, versehen.

Robuster Aluminium Kasten
Aluminium Kasten 205mm mit einer 45° Schräge der nach Ihren Bedürfnis in mehreren Dekorfarben lieferbar ist.
Optional kann Rolltor 52 auch in einem 250 mm Kasten und 75 mm Führungsschienen geliefert werden.


Kasten Alu Garagentor Rolltore 205 mm


Aluminium Führungsschienen

Widerstandsfähige grade Führungsschienen mit einer Bürstendichtung die beim Rolltor 52 für Profil Behang AP52 verwendet werden.

Optional können unsere Führungsschienen auch mit RENOLIT Folien beschichtet werden.




Alu Lamelle 52mm Technische Information

Profilhöhe -------------------------------- 52 mm

Anzahl der Lamellen 1m Höhe ------- 19 Stück

Max. Rollladen breite -------------------3700 mm

Max. Rollladen Fläche ------------------ 8,0 m²

Gewicht 1 m² ---------------------------- 3,0 kg

Rolltor Aluminium 52mm Panzer Lamelle Aluminium Panzer Breite 52mm


Endleiste Alu mit Gummidichtung


Eine Solide Endleiste 50,3 mm mit Gummidichtung in schwarz, die bei Rolltor Panzer 52 mm verwendet werden.

Optional können unsere Endleisten auch mit RENOLIT Folien beschichtet werden.




Endleiste Aluminium mit Gummidichtung für Rolltor Panzer 52 mm


Panzer Aluminium 52 mm Dekorfarben

Weiß - Grau - Siber - Hellgrau

Nussbaum - Goldeiche - Braun -

Dunkelbraun - Anthrazit - Beige - Stahlolive - Elfenbein




HINWEIS! Farbabweichungen drucktechnisch bedingt

Farben im Standard
Kasten - Führungen- Rolltor Panzer - Endleiste
Mögliche Dekorfarben beim Alu RT55 Panzer
Farben: 101 silber, 102 weiß, 103 grau, 108 dunkelbraun, 109 hellbraun, 123 anthrazit
Andere Farben auf anfrage möglich.


Hinweis! wir weisen freundlich drauf hin, das auf Elemente die auf Wunsch Maß Produziert werden keine Rücknahmen auf die Artikel gewährt werden können. keine Rücknahme bei Maßanfertigung!



Rolltor Montagearten

Montage art für Aluminium Rolltoranlagen


Rolltor, wie messe ich es aus ?

Wenn Sie das Garagenrolltor von INNEN oder AUßEN vom Mauerwerk montieren möchten, müssen Sie folgende Maße messen.



Lochmaß ( Lichtes-Maß 4 & 5 ) in der Breite und Höhe ausmessen ( Stramme Maße ).

Zu den Breiten Maß rechnen Sie dazu 2 x 66 mm für die Führungen.

Zu den Höhen Maß rechnen Sie die Kasten Höhe je nach Bedarf Kasten 205 mm dazu.

Montage Art ( A ) und ( D )






Wenn Sie das Garagenrolltor in die

Leibung/Öffnung montieren möchten, müssen Sie folgende Maße messen.



Lochmaß ( Lichtes-Maß 5 ) in der Breite an

3 Stellen ausmessen . Das kleinste Maß verwenden Sie für das Produktions Maß.

Lochmaß ( Lichtes-Maß 4 ) in der Höhe an

3 Stellen ausmessen . Das kleinste Maß verwenden Sie für das Produktion Maß.

Montage Art ( B ) und ( C )

Garagentor Skizze

1 und 3 : Maße der Leibung. Geeignet für Führungsschienen bei ( Montage Art D )

2 : Sturz Höhe geeignet für den Kasten Bereich bei ( Montage Art D )

4 : Lichtes Höhen Maß geeignet bei ( Montage Art B & C )

5 : Lichtes Breiten Maß geeignet bei ( Montage Art B & C )



HINWEIS ! Bitte beachten Sie bei der Montage Art ( D ) ob Sie genügen Platz für die Führung und den Kasten haben ( 1 2 3 ).
                   Bitte beachten Sie bei der Montage Art ( B) und (C) das sich das Durchfahrts-Maß verriengert



HINWEIS ! Rolltor52 Maße die nicht überschritten werden dürfen.

Max. Breite 3000 mm

               Max. Höhe 2700mm

               Max. Höhe mit HSS 2600 mm

               Max. 8 m²



Kabelausgangs Varianten Kasten 205 mm


Ausgang von der Nothandkurbel (NHK) bei Verwendung von Motoren mit NHK



Optional Garagentor mit Elektroantrieb NHK ( Bitte den Ausgang für die Notthandkurbel bei der Bestellung angeben.



HINWEIS ! Um ein NHK Antrieb zu verwenden benötigen Sie zum Garagentor den

Antrieb Elektro IAN ST NHK oder RT M NHK 60Nm

sowie eine NHK Öse und eine Kurbel 1500 mm oder 1800 mm je nach Höhe des Tores.


Im Standard Lieferumfang enthalten ist, ein Rollor RT52 als Komplett Montagefertige Anlage.

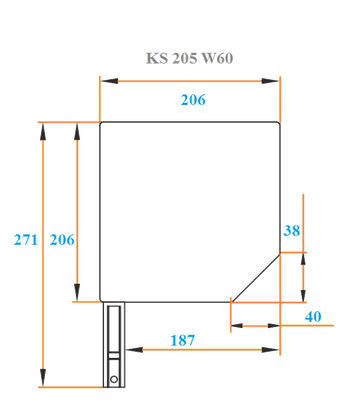

Kasten Größen:205 mm 45° Schräge aus Aluminium ( je nach Breite und Höhe des Rolltores )
Führungsschienen Aluminium RF 66 mm
Lamelle RT52 Aluminium mit einer Deckbreite von 52 mm arretiert und ausgeschäumt
Aluminium Endleiste mit Gummidichtung
Stahlwelle 60 mm und 70 mm ( je nach Breite und Höhe )
Elektroantrieb (Rohrmotor) mit Kabel ca. 1,5 m
Umfangreiche Montageanleitung in PDF Datei

WICHTIG! Bitte genau vor der Bestellung lesen!





Rolltor 52 mm

1.  Blendkappe Links/Rechts

2.  Kasten

3.  Revision Blende

4.  Führungsschienen

5.  Einlauftrichter für den Panzer

6.  Lagerhalter

7.  Bürstendichtung

8.  Motorlager

9.  Stahlwelle Ø 60 mm

10. Walzenkapsel 60 mm PVC

11. Kugellager

12. Hochschiebesicherung

   ( nicht im Lieferumfang enthalten )

13. Hochschiebesicherung -Ring

   ( nicht im Lieferumfang enthalten )

14. Panzer Profil Lamelle 52 mm Alu

15. Arretierung für Panzer 52 mm

16.Endleiste Alu

17. Gummidichtung

18. Motorlager

19. Motorantrieb mit Kabel


Hinweis

Eine Totmannschaltung wird vom Gesetzgeber für den Gewerblichen Gebraucht vorgeschrieben. Eine zusätzliche Sicherheitseinrichtung wie Lichtschranke oder Kontaktleiste muss hier eingesetzt werden. Das Rolltor darf nur Andernfalls nur auf Sicht gefahren werden. Im Falle eines Unfalls oder ähnlichen Sach- oder Personenschäden haftet WOLFS-ROLLLADEN nicht. Unsere Empfehlung, für den Einsatz wäre das SOKFY FUNK SETS mit KONTAKTLEISTE.

Die Bewertung aufgrund der Widerstandsklassen oder ähnlichem wird nicht durch WOLFS-ROLLLADEN durchgeführt. Die Prüfung muss Bauseits vom Kunden erfolgen. Bitte Beachten Sie das in Küstennähe hoher Satzgehalt ist, und eine Korrosion über die Zeit nicht zu vermeiden ist.

Da die Farbenstruktur des Profils Mahagoni, Goldeiche, Winchester, Nussbaum und Sumpfeiche sich
gering ändern kann, werden solche Reklamationen von der Firma Lapot nicht berücksichtigt.
Haben Sie Fragen zu unseren Lieferkosten, kontaktieren Sie uns wir Klären Sie auf !
ACHTUNG!
Der Kasten 350 ist nur dreiseitig geschlossen, und wird ohne der Rckblnde ausgeliefert. Beim Kasten 350 ist der Kasten um 2 cm breiter als die Gesamtbreite des Rolltores. Die Rckblnde kann zustzlich erworben werden.

Lieferzeit beträgt ca. 10 -15 Arbeitstage nach Schriftlichen Bestätigung und Zahlungseingang !

Die Berechnung für die Liefer/Versandkosten variieren nach der Länge der Rolltore.
Technische Änderungen vorbehalten

Inhalt:
1,00 Stück
